图块统计助手 发布了,附赠最新版 同舟CAD 10

已有 431 次阅读2018-5-6 16:14 |系统分类:应用

工具功能概述:

    统计AutoCAD文件中图块的数量(或线条的长度),以CAD表格或Excel文件输出统计结果。如果在Excel中输出结果,可以根据用户预定义数据(如单价、优惠单价、备注信息等),自动对输出数据进行处理,输出为带金额、合计及定义格式的预算报表。还可以对输出的Excel统计文件分页,进行汇总统计。

工具的使用:
()元件或线长统计
    功能:统计图块数量或直线长度,并输出结果。

使用步骤:
    1.
启动命令后,初次使用时建议先设置一下输出选项,即键盘敲入T(t),将会调出选项设置,可设置选择的对象以及输出的方式等等,见下图设置完后按确定确认或按取消放弃设置,再次使用本命令时,仅在需更改设置时,再做一次。

    2.选择需统计的图块或直线(选直线时,统计各相同图层、线型、颜色的直线总长度),可以单选或多选,回车确认完成选择;也可以在空白处框选统计范围,将统计该范围内的所有块数量。
    3.
如上步为选择指定的块或者直线时,需要再选择统计范围;
    4.
自动统计所选的块数量或直线总长度,不同的块将分别统计;(程序提供对重叠在一起的图块进行识别,避免重复统计)
    5.
显示统计信息,可输出CAD表格型式,如下图:

也可在本图文件所在的文件夹下输出与本图同名的Excel统计报表文档,如用户已定义元件的价格等属性,则可自动计算金额、总额等。

()分项汇总
    功能:对通过本工具统计并输出到Excel文件的分页统计,进行汇总,生成总统计报表。

步骤:启动命令运行。
()块列表输出到数据库
    功能:为满足用户差异化的需求,可以将未在用户数据库中的图块信息添加到用户数据库中。

步骤:
    1.
需准备的工作:本工具是将不在用户数据库中的图块信息添加到用户数据库文件里,因此,需要先应用元件或线长统计命令,并在设置选项中,勾选元件统计中的结果输出到CAD表格,并不勾选仅输出用户定义的元件,生成统计表格。根据表格内的图例,对元件名称栏的内容进行更改。便于后期对数据库的维护。对用户不知道怎样找块名称,或者寻找和输入过程麻烦,运用此工具,使您能轻松打造自己的数据库。
    2.
启动命令,选择本工具输出创建的CAD表格,即可将不在用户数据库中的元件添加到用户数据文件中。可结合打开用户数据文件命令,编辑用户数据文件。
()打开用户数据库文件
     步骤:启动命令,即可打开用户数据文件,可对用户数据文件进行编辑,如单价、单位、备注等。
()打开输出模板文件
    步骤:启动命令,即可打开输出模板文件。该文件用于统计输出为Excel文件的表头,建议在使用本工具时修改。



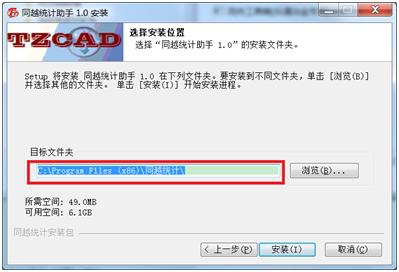

【下载地址】 http://xazhji.ys168.com
